方案來源：仁科測控

電機是一種將電能轉化為機械能的機器，存在于生活的方方面面，在運轉時能為生產設備提供驅動力。機械長期使用后，會出現一些事故。當電機異常振動時，不僅能耗增加，甚至會造成人員傷亡。

下面了解一下電機出現劇烈振動的原因，以及如何才能及時發現。

工作機振動時，往往通過聯軸器和工藝影響電機，產生振動。

電機軸承間隙過大時，電機的旋轉中心會隨著負載的變化而變化，所以電機會振動。

轉子不平衡或軸的剛度不足：當軸的剛度不足時，軸在運行中離心力和磁場力的作用下會發生彎曲，產生振動，振動主要體現在水平方向。

電機兩端偏心運行時，一端會不會跳動，導致振動？當放線軸的橢圓度較大時，也會發生跳動，引起振動。

電機氣隙周圍誤差大。當電機氣隙不均勻時，磁場對轉子的拉力也會不均勻，從而引起電機振動。使用時會出現掃膛和振動加劇的現象。

如果地腳松動或支撐剛度不足，當?shù)啬_螺栓松動時，螺栓對振動的阻尼作用會降低，電機的振動會增大。當基礎剛度不足時，也會發生振動。

當電機的定子和轉子的磁中心不重合時，交變磁場會來回拉動轉子，導致電機振動。

電機振動監測方案：

溫度傳感器可以同時檢測電機X/Y/Z軸的三軸振動信號，并將數據實時上傳到數據監控平臺。防護等級高，IP67防護等級，不僅可用于多塵干燥環境，還可用于水下潛水泵等場所。它有多種數據傳輸方式，根據不同的使用場景有多種監控方案可供選擇。

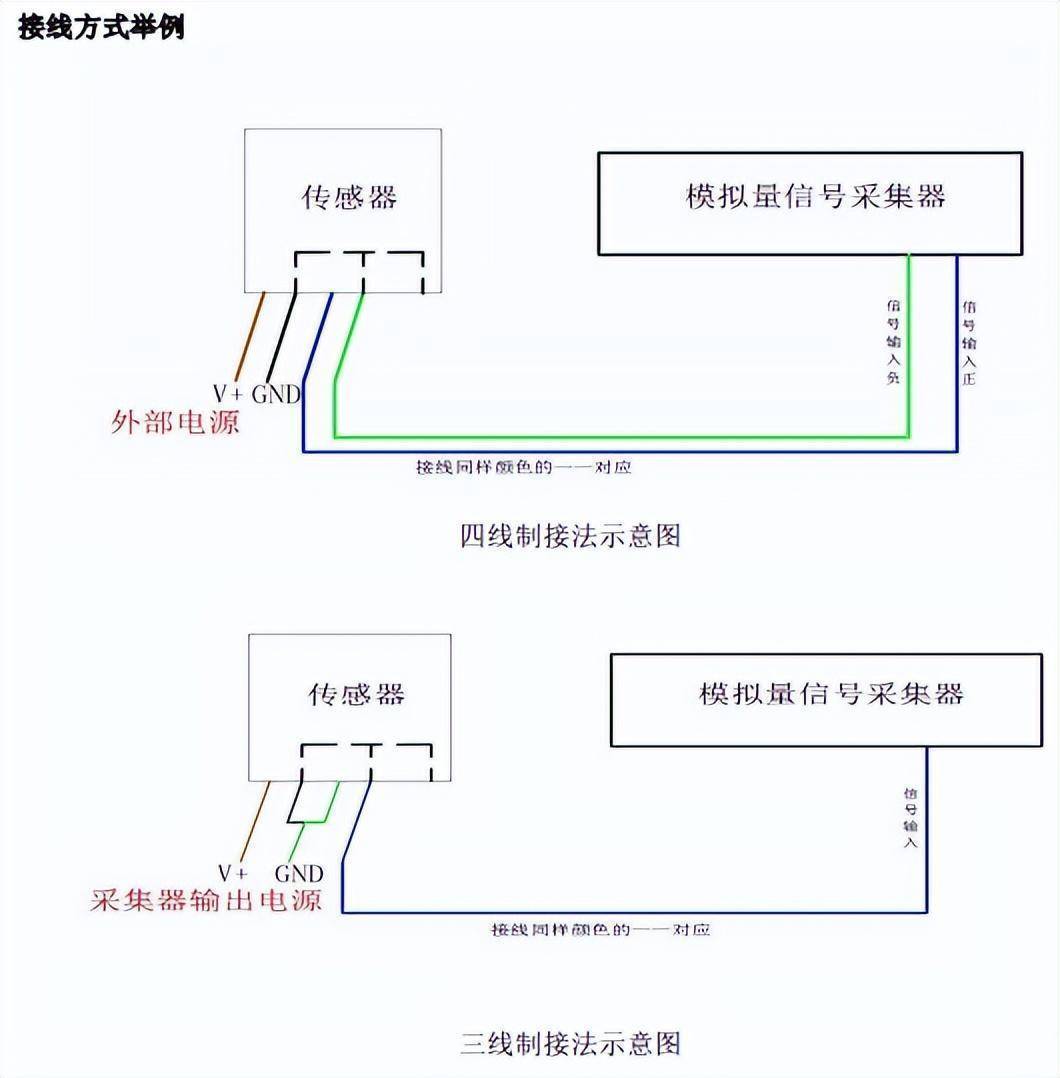

1-模擬量輸出

模擬溫度振動傳感器可將監測到的電機振動信號轉換成4~20mA模擬信號輸出，并通過PLC的數據模塊采集各測點的振動信息上傳至上位機。用戶可以在上位機實時監控各測點的振動速度、振動位移和溫度變化。

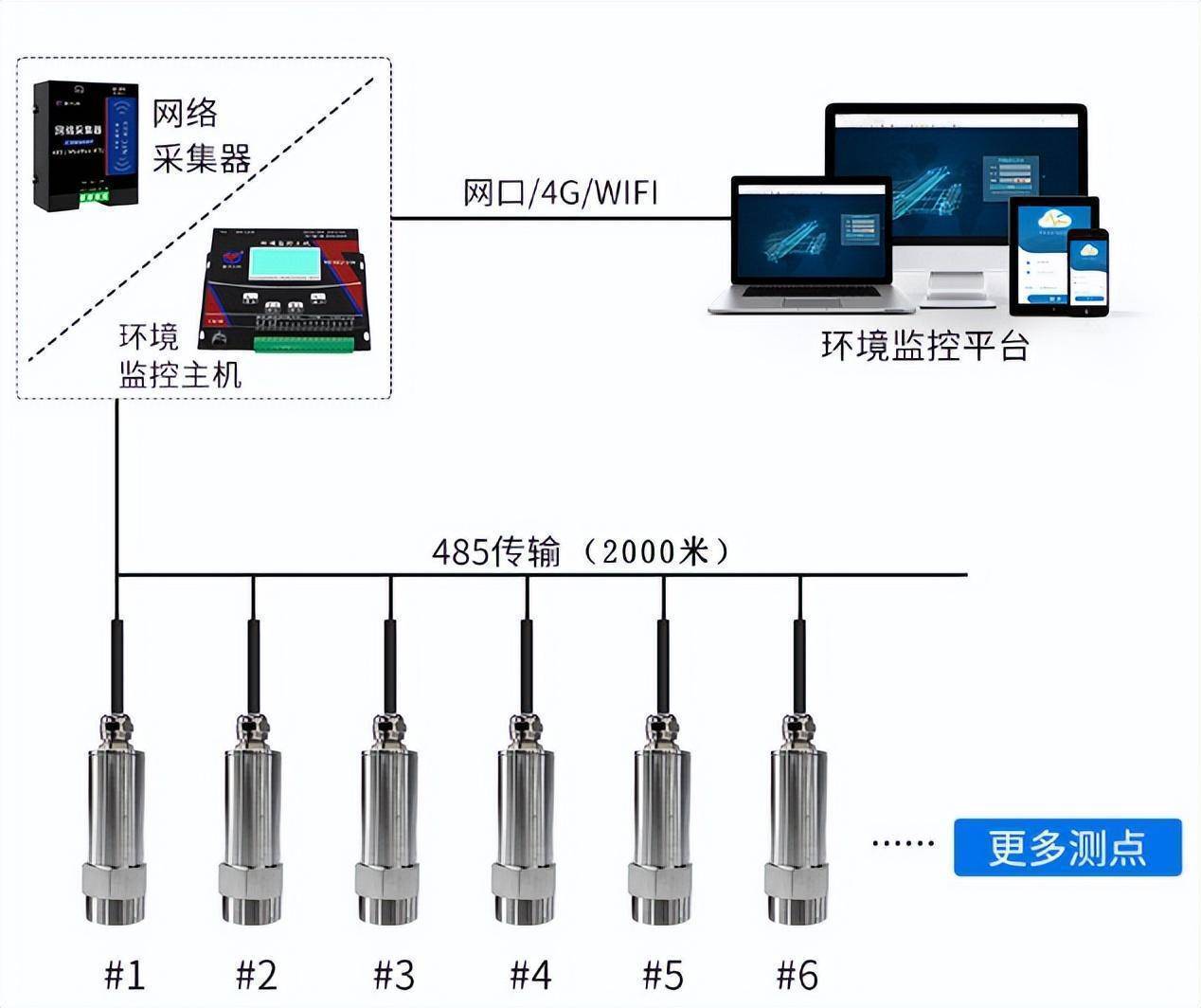

2-RS 485輸出

485溫度振動變送器可以將采集到的電機表面溫度、振動速度等參數通過485傳輸方式傳輸?shù)江h(huán)境監控主機或網絡采集器。環境監測主機/網絡采集器將獲取的元素信息值通過4G/485/網口等通信模塊傳輸至后臺服務器。傳輸距離遠，信號輸出強。用戶可以隨時隨地查看監測數據，全面掌握電機運行情況，建立全面的旋轉設備監管體系。

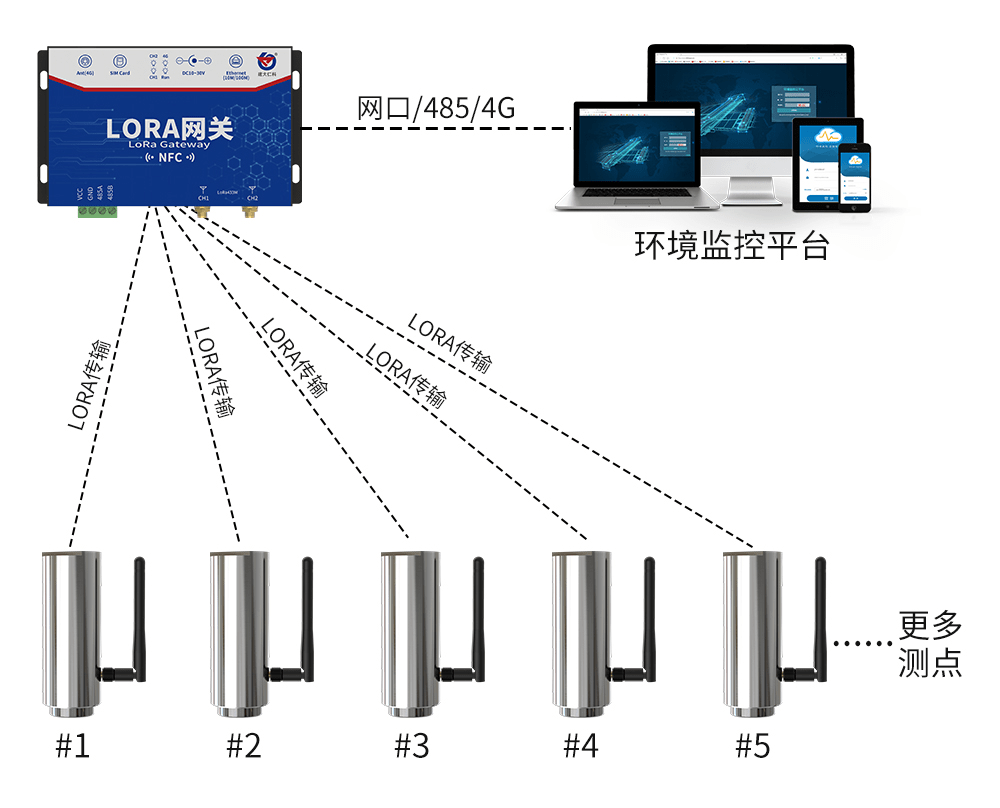

3-LoRa無線輸出

在線振動監測系統中的LoRa溫度和振動傳感器將采集到的電機表面溫度、振動速度等參數通過LORA無線通信傳輸?shù)絃ORA網關，LORA網關將獲得的元件信息值通過4G/ETH通信模塊傳輸?shù)胶笈_服務器。整個過程免布線，功耗低。用戶可以隨時隨地在手機或電腦上查看監測數據，全面掌握電機運行情況，建立全面的轉動設備監管體系。

電機不同振動的解決方式：

工作機振動時，要找出原因，看看不平衡的風扇引起的振動是否通過聯軸器傳遞到電機上。

軸承間隙過大可通過更換軸承來解決。

轉子的不平衡量需要在動平衡機上進行調整，以達到平衡精度水平。如果軸剛度不足，需要用高強度材料加工軸來更換。

當電機兩端偏心運行時，首先要測量兩端軸承座是否同軸，并調整到同一軸線。如果軸不同心，需要進行加工以確保同心度。

當電機氣隙不均勻時，有必要調整氣隙，使其誤差

當定子偏離轉子軸心時，就會軸向運轉。這時候可以切斷聯軸器，啟動電機。穩定后，測量聯軸器的位置，并根據該位置將其對齊。
