大家好！今天收集了幾種不同槽號的二極電機的接線方式，希望對初學者有所幫助。

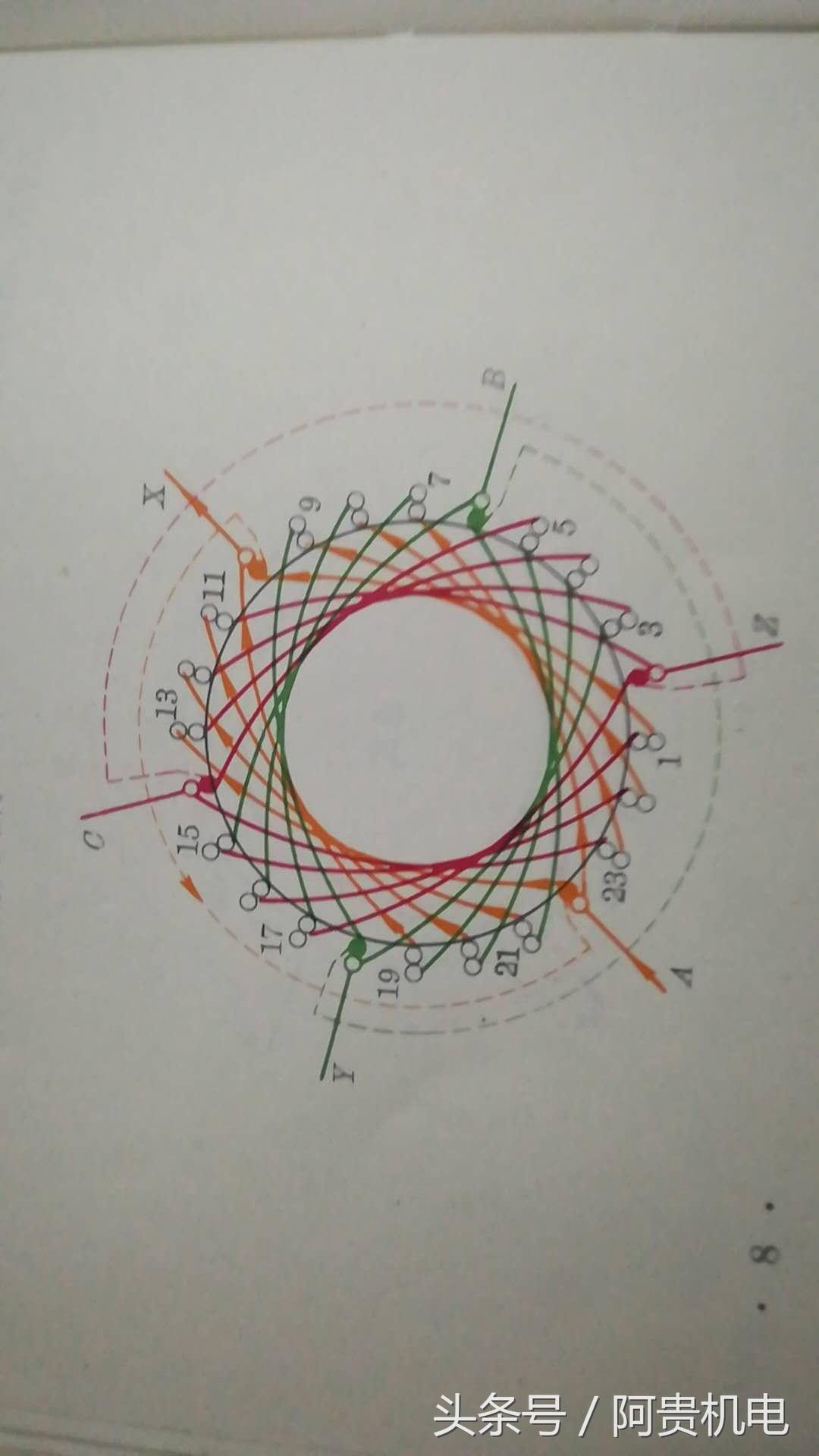

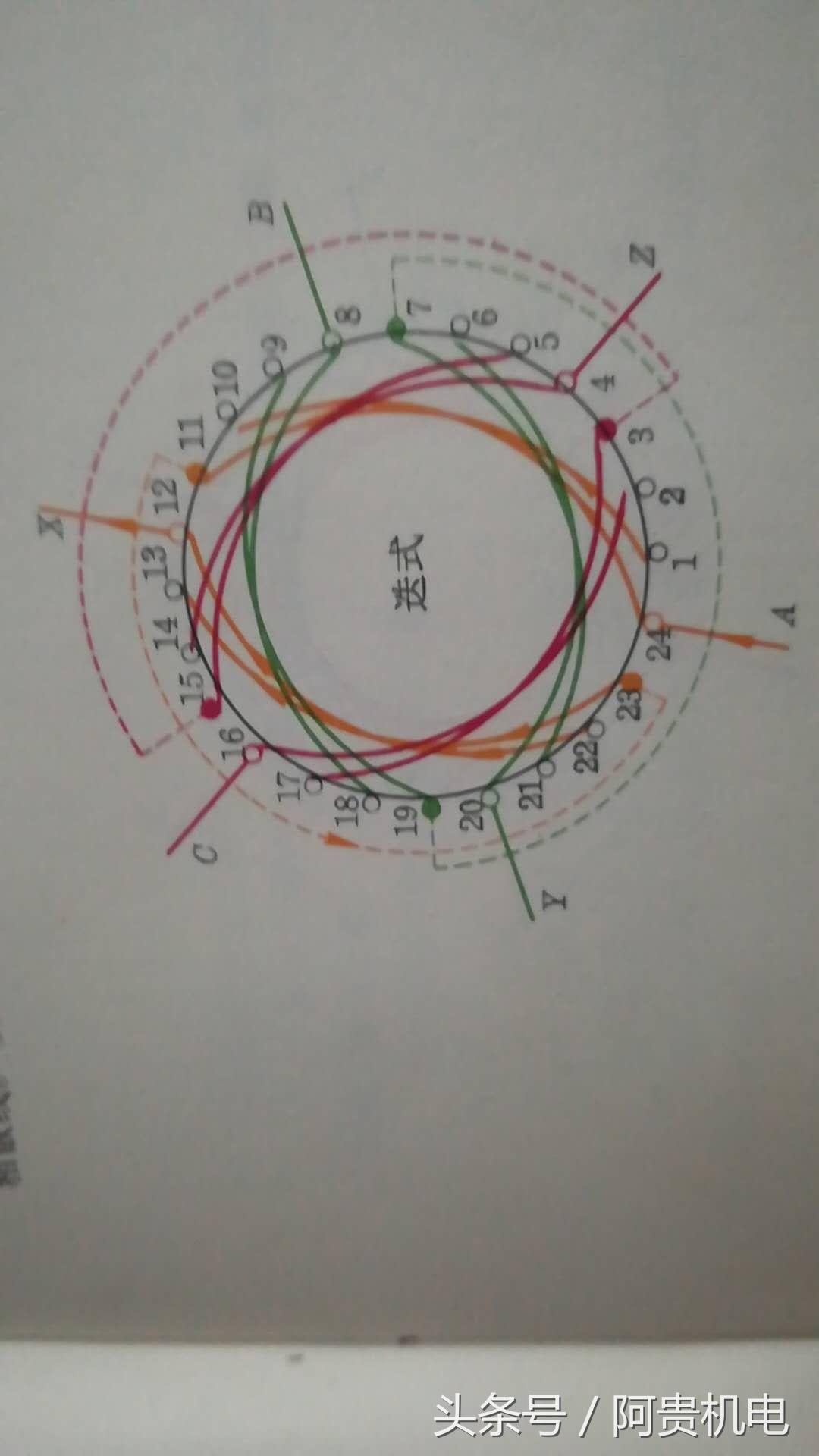

24槽層壓單層

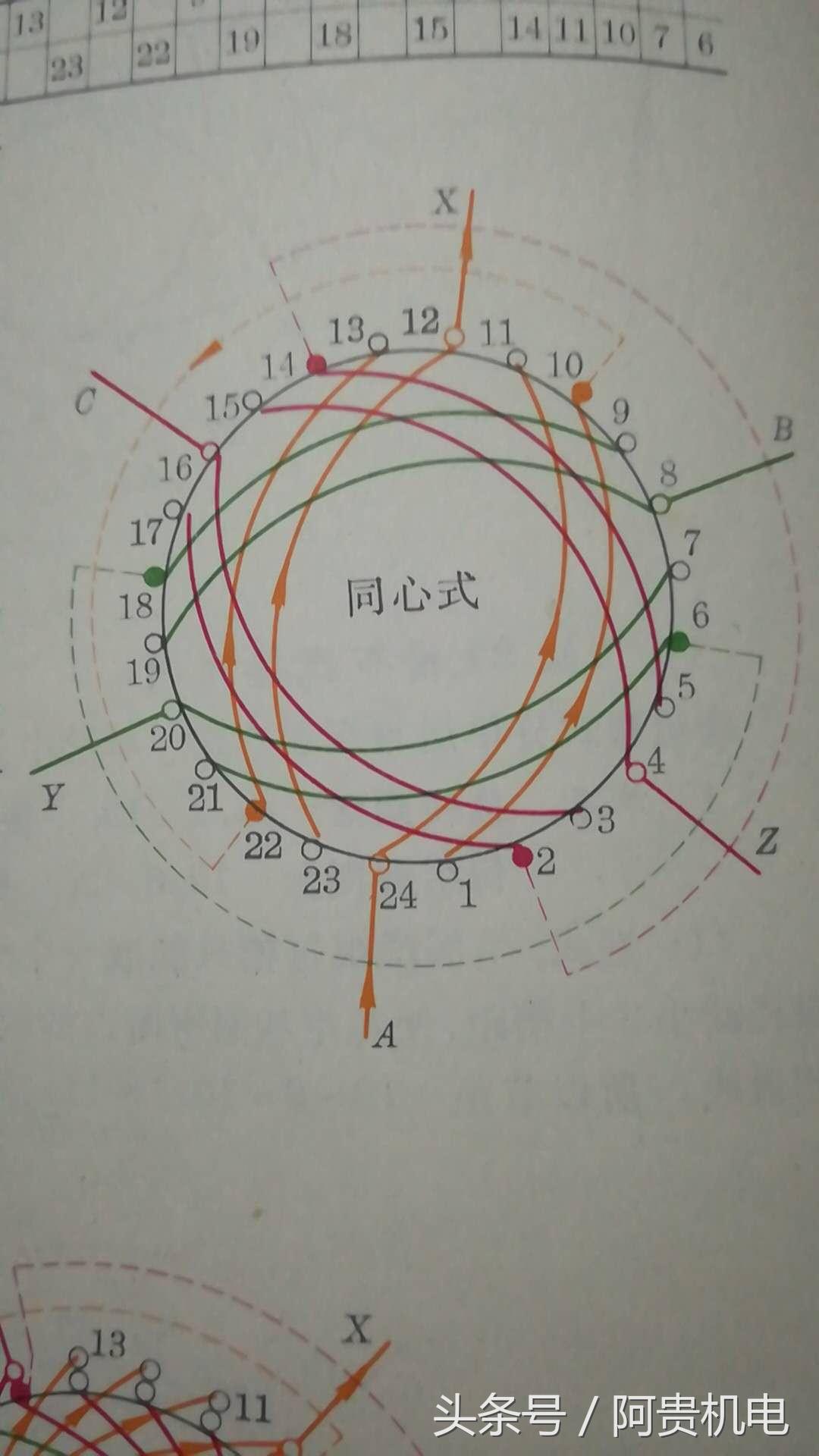

24槽同心單層

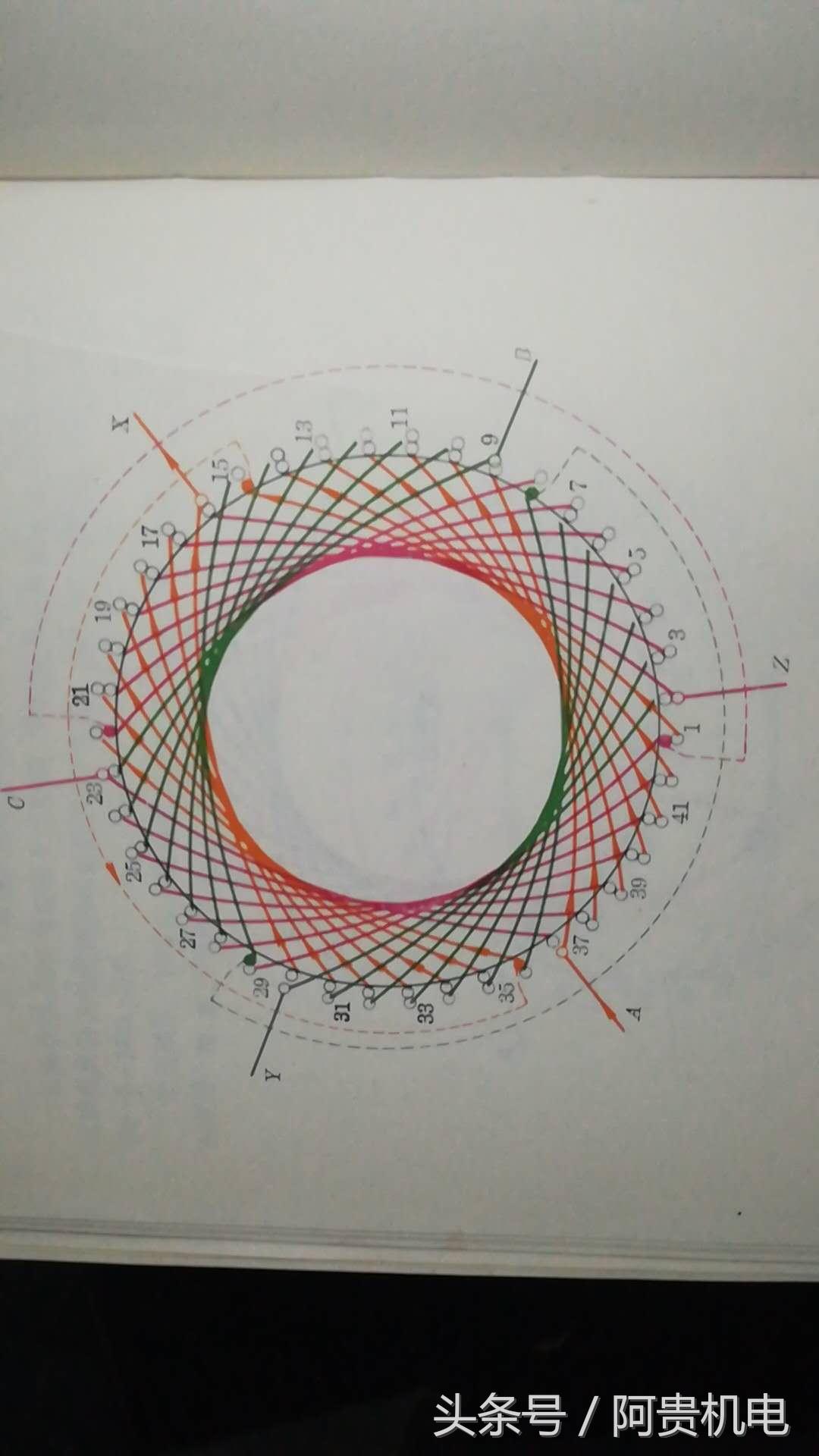

24槽雙層

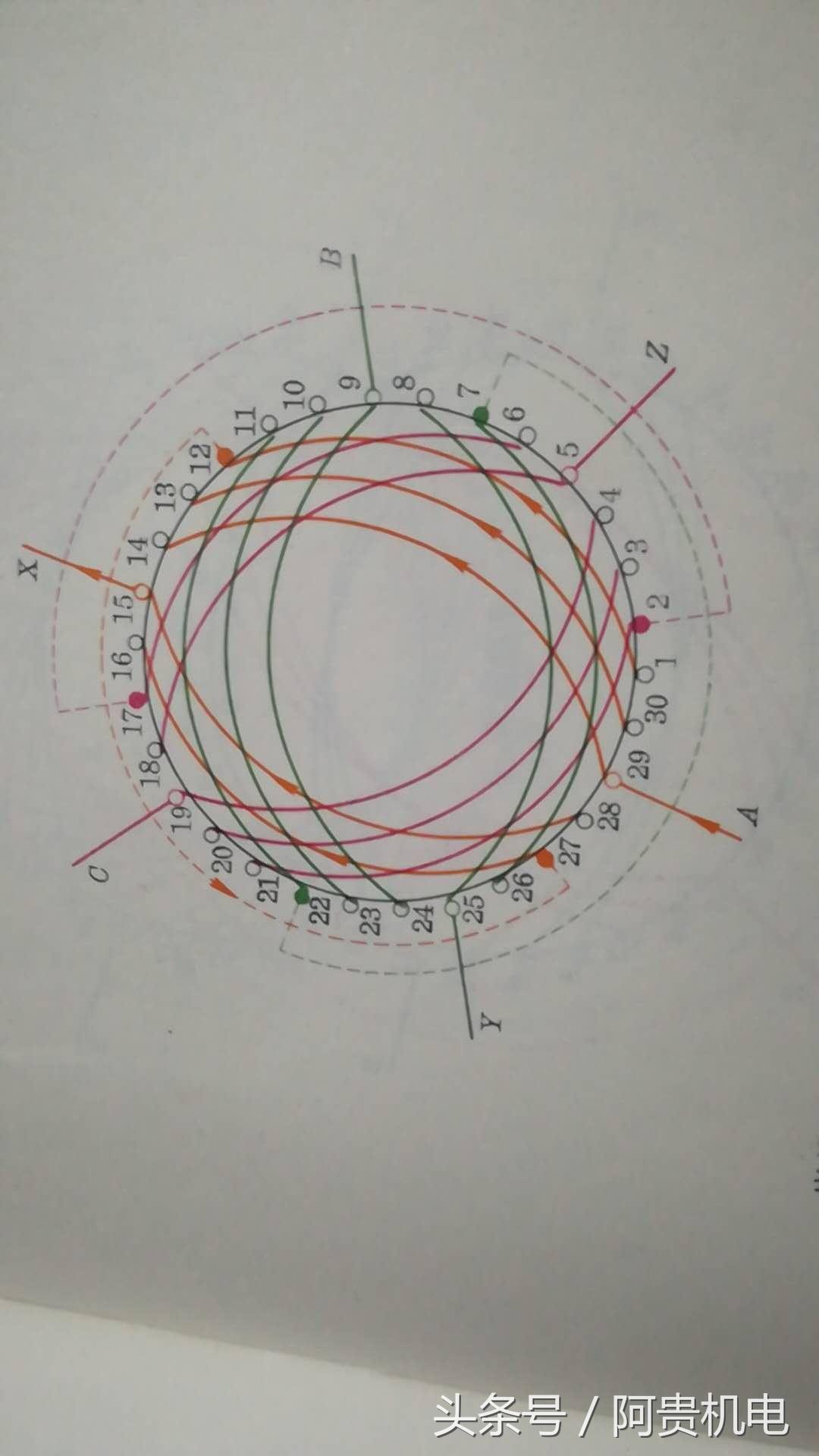

30槽單層同心式

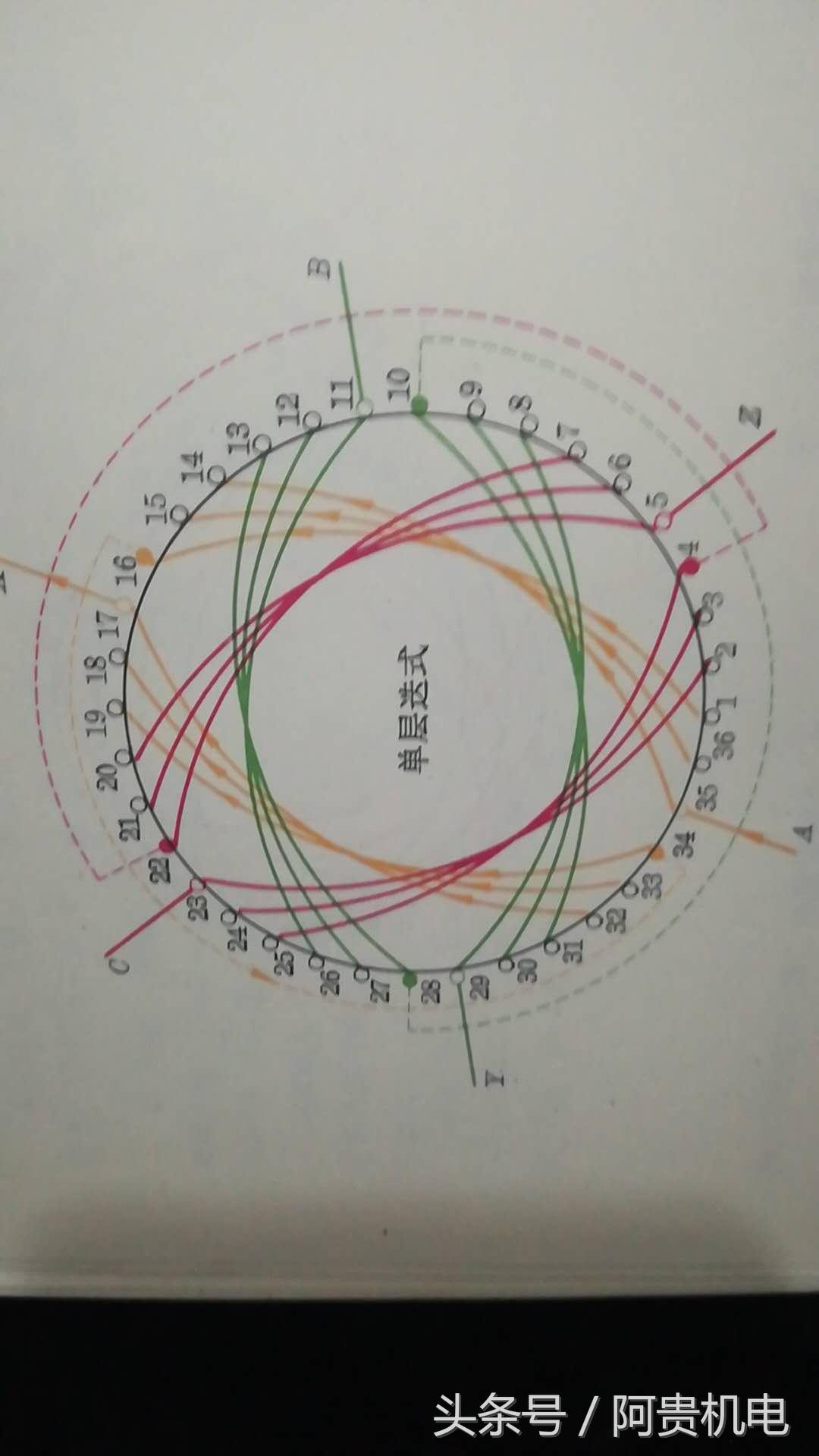

36槽單層層疊式

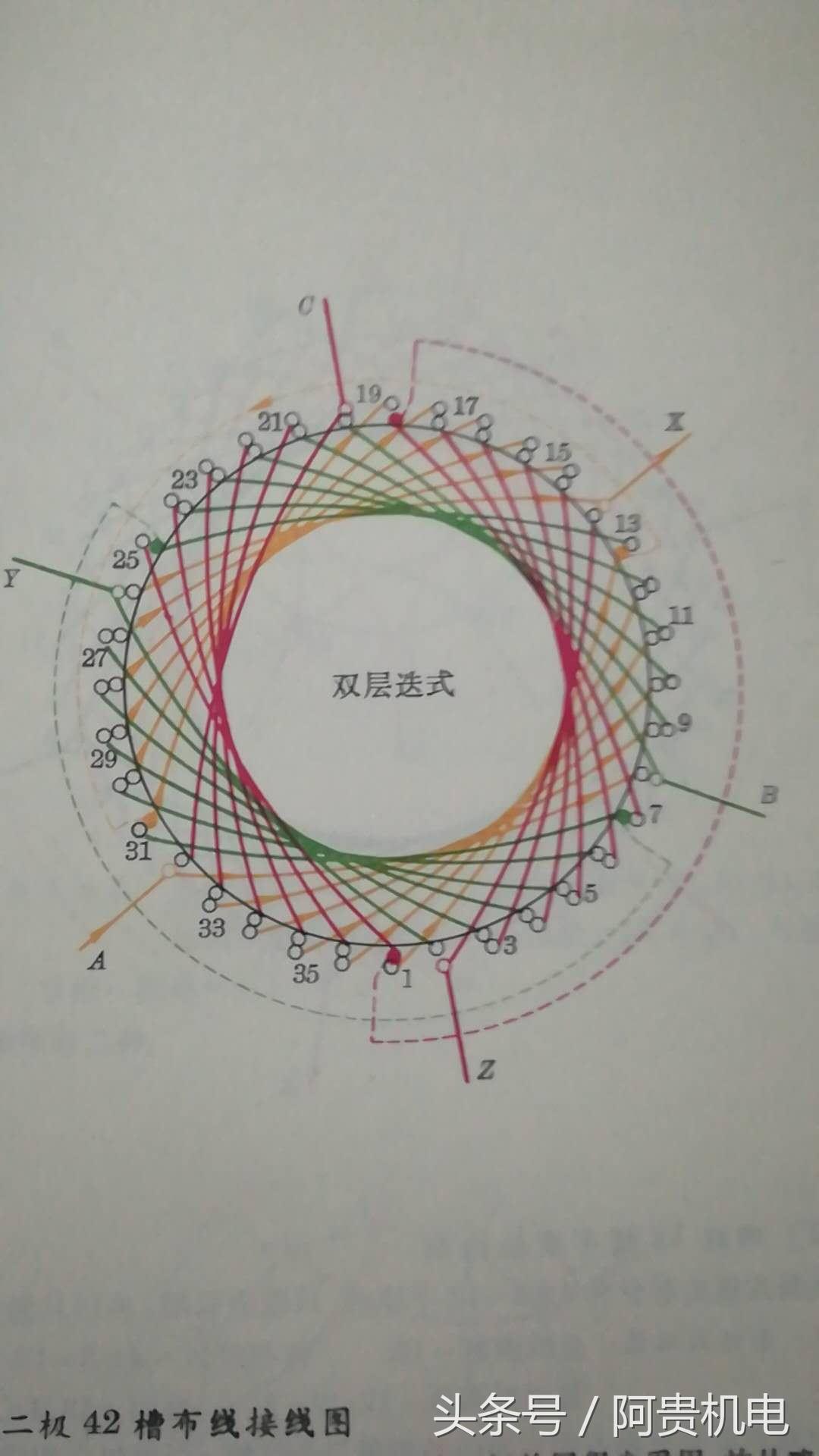

36槽雙層堆棧

雙槽雙層堆棧

這是我收集的一些常用的二極管接線圖。現在當然也有一些其他類型，比如30槽，36槽同心雙層鏈。每個手柄的轉動圈數是不同的。其實連接方式和36槽雙層重疊連接方式是一樣的。以上數字都是單向連接，也有雙向連接。雙向連接通常只在進行雙層連接時使用。道路連接分為長距離連接和短距離連接。到時候我公布幾個聯系，仔細解釋一下。
