根據GB14711 《中小型旋轉電機安全通用要求》，當人或動物觸摸裝置或設備的一個或多個可接觸部分時，流經其身體的電流是接觸電流，也稱為泄漏電流。

電機應具有良好的絕緣性能。正常運行時，電機的接觸電流或泄漏電流不應超過規定值。GB14711規定了中小型電機接觸電流的限值和測量方法;GB12350規定了小功率電機漏電流的測量方法。

論電子產品的接觸電流

對于不同結構的電子產品，接觸電流的測量有不同的要求，但一句話，接觸電流可以分為三種類型：對地接觸電流、表面對地接觸電流和表面間接觸電流。

接地接觸電流是供電網絡產生的漏電流通過或穿越絕緣層流入保護接地導體的電流。

地對地接觸電流是指在正常使用過程中，通過外部導電連接而不是保護接地線，從操作者或患者可接觸的外殼或外殼部件(應用部件除外)流入地面或外殼其他部件的電流。

表面之間的接觸電流是正常或單一故障情況下與地面無關的任意兩點之間的泄漏電流。電流流經人體后，從設備的一部分流向設備的另一部分。

中小型電機接觸電流的測量試驗

接觸電流的極限。根據GB14711，電機在工作溫度下的接觸電流應3.5mA。

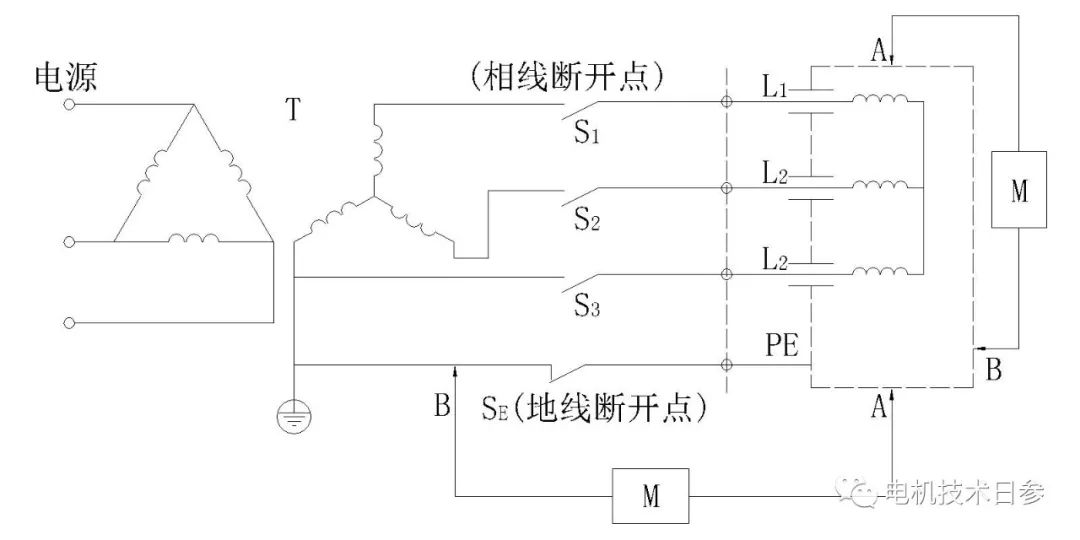

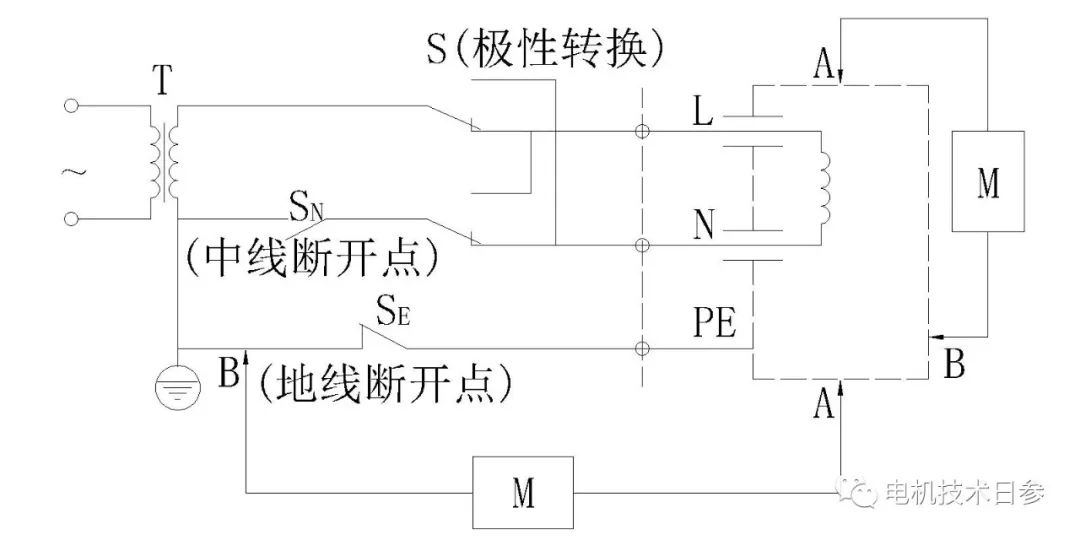

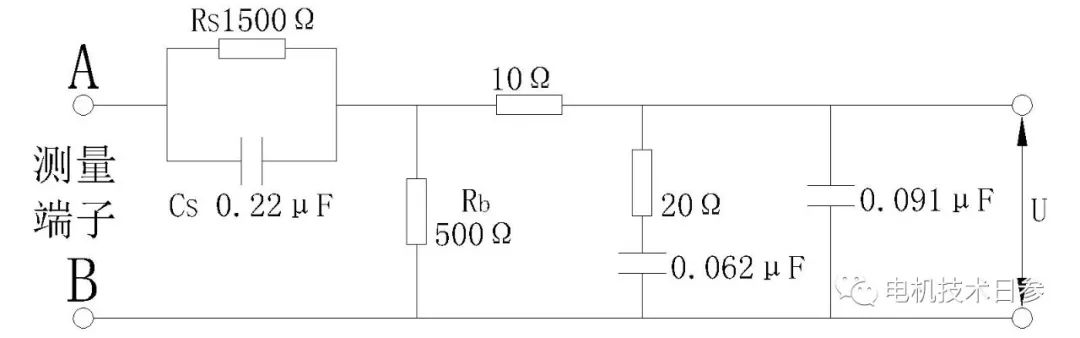

接觸電流測量接線。單相和三相中小型交流電機的測量接線分別如圖1和圖2所示。圖中的m電路如圖3所示。

圖1

測量期間電機的狀態。接觸電流應在電機熱試驗后測量。試驗電源電壓為電機高額定電壓的105%，試驗電源頻率為電機工作頻率。

圖2

測試增壓位置和測試方法。應同時測量電機易接觸的金屬部件之間，以及電機易接觸的金屬部件與地面之間的接觸電流。

圖3

(1)對于單相電機，電機繞組的兩端應依次切換到電源的不同極性。

(使用開關S)，測量保護接地?cái)嚅_(kāi)(使用開關se)和中性線斷開(使用開關SN)時的接觸電流。

(2)對于三相電機，輪流斷開任何一相(帶開關S1、S2和S3)并斷開保護接地(帶開關se)，并測量接觸電流。

(3)測量時，電機應與地面絕緣。測量電極是一個測試棒。每次連接A端電極時，應先接地，然后依次連接到其他每個可接觸的部件進行測量。

小功率電機接觸電流的測量試驗

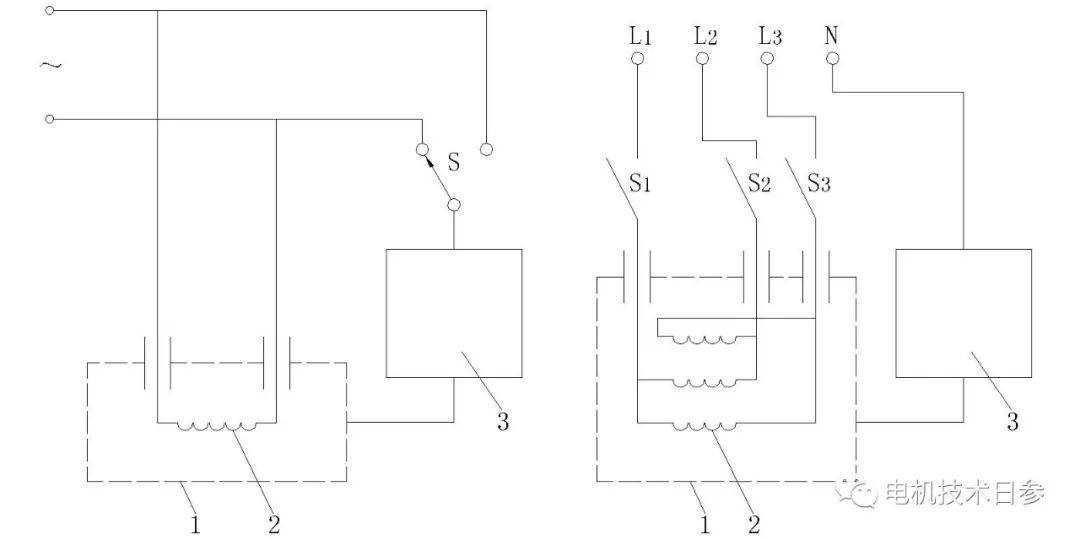

測試接線測試接線如圖4所示。

當條件滿足時，應在熱試驗后進行試驗。電機測試時，加1.06倍額定電壓，其運行方式由產品標準決定。電機應與地面絕緣。

圖4

測試時，開關S應切換到單相電機電源的不同極性;對于三相電機，關閉三個開關S1、S2和S3中的一個，并關閉另外兩個開關，以測量泄漏電流。

合格標準。電機漏電流不宜過大，其限值由被測電機的技術條件規定。
