相關單相電異步電機基本原理與主輔繞阻的接線方法，電磁場的部位固定不動(坐落于主繞阻的中心線)，電磁場的高低卻按正弦交流電規律性轉變，單相電異步電機的旋轉方位，決策于主繞阻和副繞阻的零線火線。

單相電異步電機主輔繞阻的接線方法

在單相電異步電機的主繞阻中通快遞入單相電正弦交流電后，將在電機中造成一個震幅隨時隨地間種正弦交流電轉變的脈振電磁場，電磁場的部位固定不動(坐落于主繞阻的中心線)，而電磁場的高低卻按正弦交流電規律性轉變。

假如只接入單相電異步電機的主繞阻的開關電源，電機不可以旋轉。

但如可加一個力事先促進電機轉子朝隨意方位轉動起來，則將主繞阻接入電流量后，電機就可以朝該方位轉動，即便除掉了外力作用，電機仍能再次轉動，并能推動一定的機械設備負荷。

單相電異步電機有這般特點，可以用雙電磁振蕩基礎理論來表述。

雙電磁振蕩基礎理論覺得：脈振電磁場是由2個幅度值尺寸相同(相當于脈振感生電動勢幅度值的1/2)、同歩轉速比同樣(當開關電源頻率為f、電機多數為p時，電磁振蕩的同歩轉速比n1=60f/p)，但轉動方位反過來的2個電磁振蕩生成的.在其中與電機轉子轉動方位同樣的電磁場稱之為順向(或正序)電磁振蕩，與電機轉子轉動方位反過來的電磁場稱之為反向(或負序)電磁振蕩：

單相電異步電機的磁感應轉距是由這兩個電磁振蕩所造成的磁感應轉距生成的。 -- 電焊工天地

電機靜止不動時,因?yàn)?個電磁振蕩的磁通量尺寸相同、轉為反過來，因而他們與電機轉子的相對運動尺寸相同、方位反過來。

因而，在電機轉子繞阻中磁感應造成的感應電動勢和電流量尺寸相同、方位反過來,他們各自造成的磁感應轉距也尺寸相同、方位反過來，互相相抵，因此生成轉距等于零。單相電異步電機不能夠自主啟動。

假如依靠外力作用，沿某一方位促進電機轉子一下，單相電異步電機便會順著這一方位旋轉起來，這是為什么?

與電機電機轉子轉動方位同樣的順向電磁振蕩對電機轉子的功效與三相異步電機電磁振蕩對電機轉子的功效一樣。在外力下，電機轉子與順向電磁振蕩的相對運動小，而與反向電磁振蕩的相對運動大。

因?yàn)?個相對運動不一，因而2個磁感應轉距都不相同，順向磁感應轉距超過反方向磁感應轉距，生成轉距木等于零。在這個生成轉距的功效下，電機轉子就沿著原始促進的方位旋轉下來。

為了更好地使單相電異步電機可以自主啟動，務必想方設法使單相電異步電機在啟動時產生一個電磁振蕩。

因此,采用了幾類不一樣的對策,如在單相電異步電機中設定啟動繞阻(副繞阻)。

主、副繞阻在室內空間一般相距90°電視角。當想方設法使主、副繞阻中穿過不一樣相位差的電流量時，能夠 造成兩相電磁振蕩，進而做到單相電多線程電啟動的目地。

當主、副繞阻在室內空間相距90°電視角，而且主、副繞阻中的電流量的相位角為90°時，能夠 造成環形電磁振蕩，單相電異步電機的啟動特性和運作特性好是。

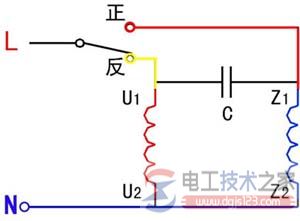

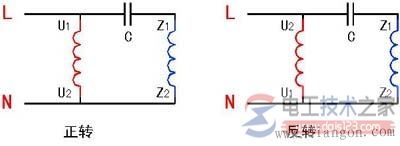

單相電異步電機的旋轉方位，決策于主繞阻和副繞阻的零線火線，替換這兩個繞阻中任一繞阻的邊緣，就可以更改電機的轉為。

單相電異步電機的變速方式 有串聯電抗器變速、繞阻抽頭變速、自耦變壓器調合晶閘管設備變速。現階段以繞阻抽頭變速方式 應用較為廣泛。

電容傳感器電機運用電力電容器做為移相元器件，串連在副繞阻上，使主繞阻電流量與副繞阻電流量造成近九十度的相位角，進而在電機定子室內空間造成電磁振蕩，使電機轉動。

電力電容器的功效

移相（近九十度）啟動功效。電磁線圈的功效：運作電磁線圈（主電磁線圈）；啟動電磁線圈（等分線）

電動機主輔繞阻主要參數不一樣，則更改主或副繞阻的頭尾端布線。
