控制模式選擇（HF00），可以直接通過面板鍵盤或外部端子進行控制。出廠值為0。

啟動模式選擇（HF01），3 :0電壓斜坡啟動，1電流限制啟動，2突然跳躍啟動，出廠值為0。

1.電壓斜坡啟動

如果將HF01設置為0并啟動斜坡時間t（HF07），轉矩提升電壓（HF04）U0，則電動機將隨著輸入電壓的增加而啟動，并且速度上升至速度。如圖2-17-6所示。

2.啟動電流限制

將HF01設置為1，并設置啟動電流限制率。是（HF09），是轉矩提升電壓（HF04），電動機電流隨電壓上升，直到Is，電流不再增加，速度上升到該電流。全速后，它會降到額定電流Ie以下。如圖2-17-7所示。

3.突然跳轉開始

如果將HF01設置為2，則啟動斜坡時間t（HF07），轉矩提升電壓（HF04）U0，突跳電壓百分比（HF05）和突跳時間（HF06），電動機會隨著輸入的突然增加而快速啟動。取決于電壓，斜坡啟動模式，電壓會再次上升，并且速度上升到速率。它適用于啟動較大的慣性負載。如圖2-17-8所示。

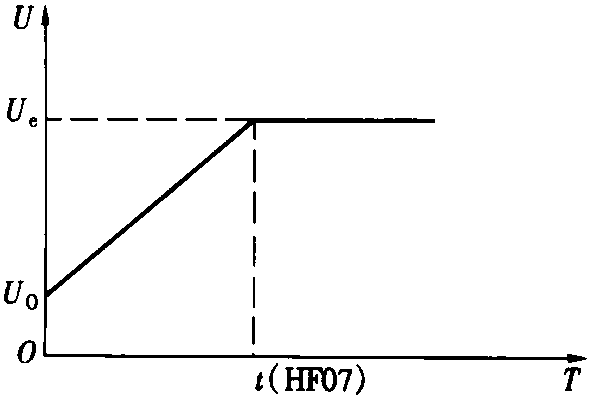

圖2-17-6電壓斜坡啟動特性曲線

啟動延遲時間（HF02）是啟動之前的時間，在此期間，電動機不啟動，并且顯示倒數顯示，并且該時間可以設置為0?600秒。并輸出通斷觸點信號，該觸點信號可用于產生啟動報警信號，提醒注意安全！出廠值為0s。

停車模式（HF03）有兩個選項。0自由停止，軟停止1次，出廠值為0。

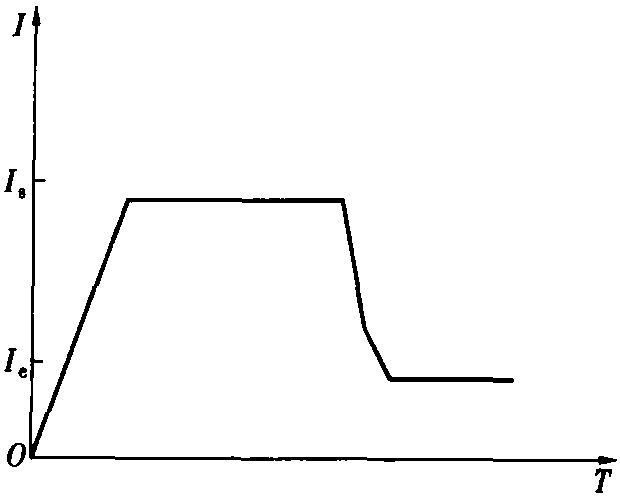

圖2-17-7限流啟動特性曲線

自由停止表示軟啟動器從電壓Ue直接下降到0V，電動機以慣性工作并直接停止。如圖2-17-9所示。

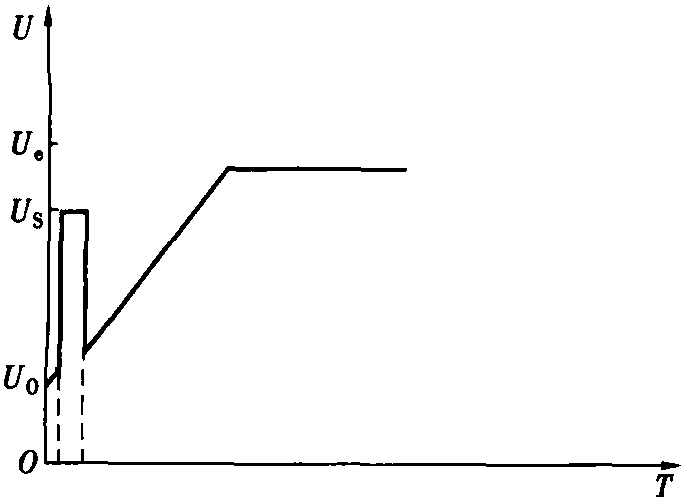

圖2-17-8類跳躍起始特性曲線

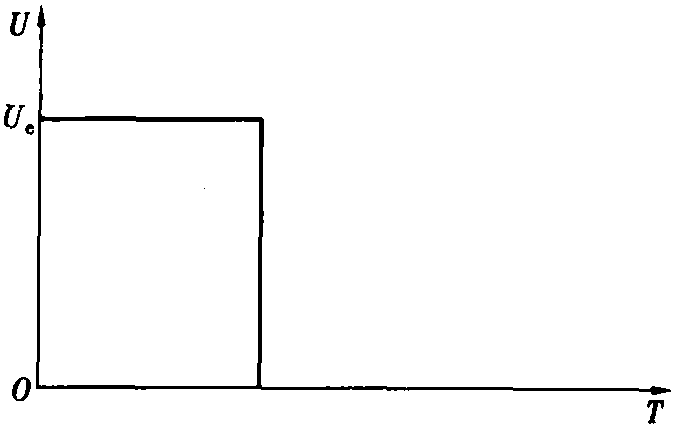

圖2-17-9自由停止特性曲線

軟停止意味著軟啟動器會隨著斜坡下降時間從電壓Ue逐漸下降到0V，并且當電壓下降和速度下降時，電動機將停止，從而防止水泵產生“水錘”。效果”。如圖2-17-10所示。

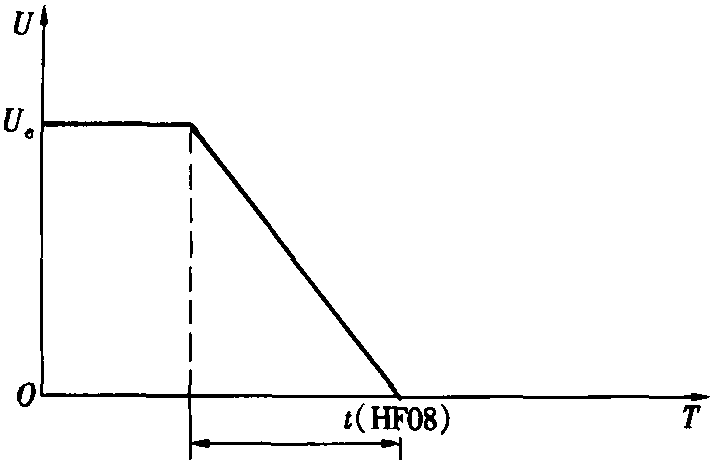

圖2-17-10軟停車特性曲線

轉矩提升（HF04）用于調節初始電壓U0產生的轉矩，出廠值為20％。

對于某些具有較大靜轉矩的負載，會立即施加高壓以產生強大的轉矩，從而使其平穩啟動。突跳電壓（HF05）的調整范圍是額定電壓的20％至100％，出廠值是額定電壓的50％。

突然跳躍時間（HF06）是施加高壓的時間，可以在1?60秒內進行調整，出廠默認值為2秒。

加速時間（HF07）是電壓從零上升到額定電壓Ue的時間，出廠值為5秒。

衰減時間（HF08）是電壓從額定電壓Ue下降到零的時間，出廠值為5秒。

當HF01設置為1且啟動電流（HF09）極限值=HF09×Ie時，它將啟動，啟動順利完成，并且將HF09調整為較小電流。

由于該設備尺寸較小，因此必須在散熱器冷卻后每次啟動后重新啟動它。否則，將發生過熱保護和停止，并且可以調整啟動時間間隔（HF10）。每小時重新進行滿載重啟的次數不超過10次。出廠值優選為60秒。

如果發生數據故障，可以通過將數據初始化（HF11）設置為1來恢復出廠默認值。

故障存儲器1（HF12）存儲并顯示當前故障數字代碼（例如0:無故障，1:也代表OH）

熱錯誤，2:指示OC過流錯誤，3:指示PF缺相錯誤，4:指示OL過載或轉子鎖定錯誤。

錯誤存儲器2（HF13）存儲并顯示以前的錯誤代碼，例如0:無錯誤，1:指示OH過熱。

錯誤，2:指示OC過流錯誤，3:指示PF缺相錯誤，4:指示OL過載或轉子鎖定錯誤。

故障存儲器3（HF14）存儲并顯示前兩個錯誤代碼，例如0:無錯誤，1:指示OH過熱。

錯誤，2:指示OC過流錯誤，3:指示PF缺相錯誤，4:指示OL過載或轉子鎖定錯誤。

當故障存儲器清除（HF15）設置為0，清除當前錯誤代碼，先前的錯誤代碼和兩個先前的錯誤代碼，顯示設置為0，HF15設置為1時起作用。如果發生故障，該程序?qū)⒆詣?dòng)刷新一次。

過載保護時間（HF16）的設置范圍是1到600秒。當連續的過載時間超過設定的時間時，保護功能會顯示并顯示OL，可以有效地保護電動機免受轉子鎖定和過載操作的影響。許久。出廠值為60秒。

設置電動機功率（HF17）以校正電流顯示偏差。出廠值為22 kW。

當快速啟動選擇（HF18）設置為1時，當電動機速度達到速度時，電壓會迅速達到電壓，以防止電動機振動。當HF18設置為0時，當電動機速度達到其速度時，電壓將按照預設的加速時間繼續運行。

下位計算機地址（HF19）的設置范圍是1到16。如果使用高級計算機進行控制，則它多可以控制16個軟起動器。該地址可以設置為1到16，并且255是廣播地址。機器可用。

HF20?HF21功能用于上位機通訊。
